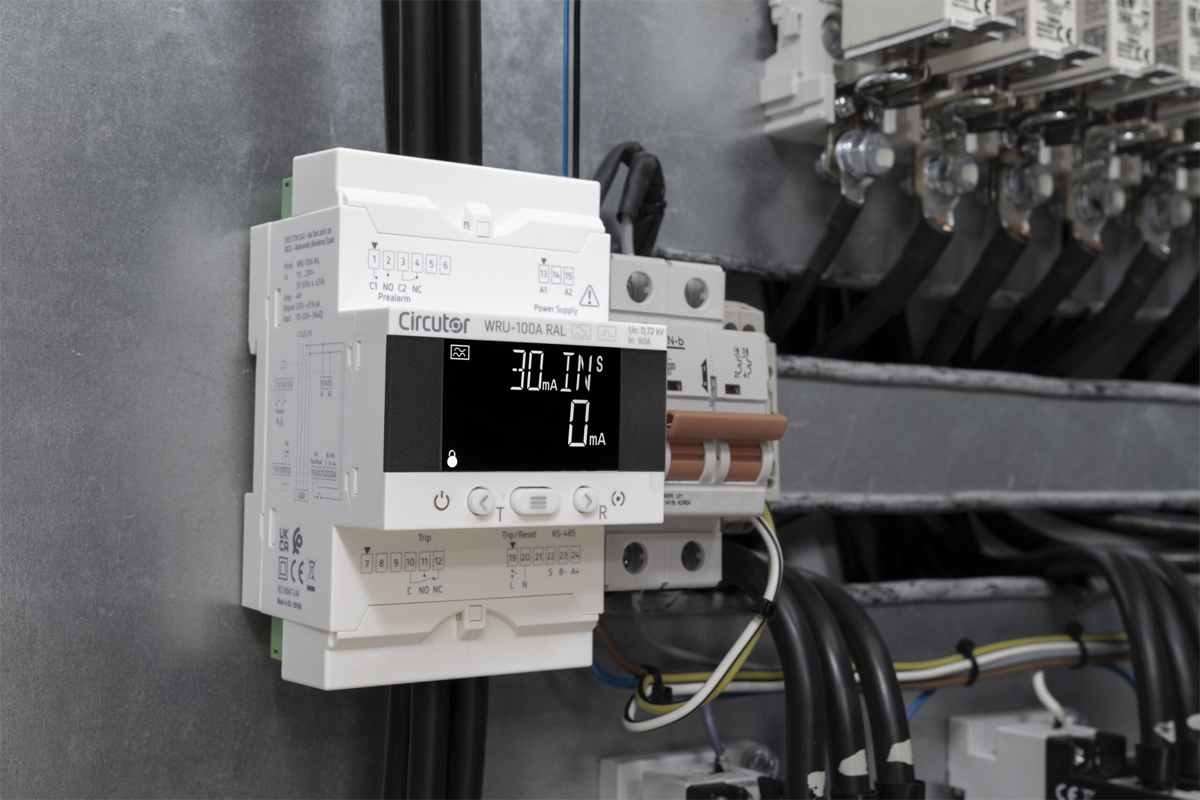

La compañía Circutor ha presentado el WRU-100A, un relé de protección y monitorización diferencial tipo A ultrainmunizado para cargas o circuitos de hasta 80 A. El equipo combina protección diferencial, monitorización de fugas y funciones de mantenimiento preventivo en una única solución, e incorpora un transformador de corriente integrado de 25 mm de diámetro para simplificar su instalación.
El WRU-100A responde a uno de los principales retos de la protección diferencial en instalaciones actuales: evitar desconexiones provocadas por fenómenos transitorios, armónicos y otras perturbaciones que pueden generar corrientes de fuga sin que exista necesariamente un defecto que requiera el disparo de la protección.
Protección diferencial ultrainmunizada
Su sistema ultrainmunizado incorpora tres características orientadas a minimizar estas actuaciones no deseadas. Por un lado, ofrece inmunidad frente a transitorios de la red, incluidos fenómenos asociados a tormentas eléctricas. Por otro, incorpora un filtrado mejorado de la respuesta en frecuencia para reducir el efecto de las fugas a altas frecuencias y los armónicos.
El equipo establece además un margen de disparo situado entre el 85% y el 100% de la sensibilidad ajustada. Este comportamiento contrasta con el de diferenciales no inmunizados, que pueden comenzar a disparar a partir del 50%. Estas prestaciones resultan especialmente relevantes en instalaciones donde la continuidad del suministro es crítica y donde las cargas conectadas incorporan electrónica de potencia.
Monitorización de fugas y mantenimiento preventivo
El nuevo WRU-100A de Circutor permite monitorizar la corriente diferencial en tiempo real, proporcionando información que facilita el seguimiento de la evolución de las fugas y ayuda a detectar posibles problemas antes de que provoquen una desconexión.
El dispositivo incorpora una función de prealarma ajustable entre el 20% y el 100% de la sensibilidad de disparo. Esta función permite establecer un umbral de aviso personalizado y realizar tareas de mantenimiento preventivo antes de alcanzar el punto de actuación de la protección.
Además, el equipo registra el valor de corriente de fuga asociado al momento del disparo. Esta información facilita el diagnóstico posterior y permite conocer con mayor precisión las condiciones que han provocado la actuación de la protección. El display muestra la corriente diferencial en tiempo real y utiliza diferentes estados de retroiluminación para facilitar la identificación del modo de funcionamiento, incluyendo una señalización específica cuando se produce un disparo.
Finalmente, el equipo dispone de un canal RS-485 con protocolo Modbus RTU, que permite comunicar el relé con un sistema SCADA y visualizar de forma remota la corriente de fuga.
