La pantalla SDP-LCD8 es una pantalla DALI Master con una serie de botones configurables para controlar direcciones DALI, grupos DALI o broadcast, además permite configurar el tipo de control de estos botones. Este equipo está principalmente pensado para el control de dispositivos DALI DT6 (mono-canal) o DT8 (RGBW/TC), sin embargo, si se conecta un CBU-DA-1P con el perfil de Gateway a los conectores DALI de la pantalla, las posibilidades de control aumentarán ya que se pueden controlar dispositivos Casambi. El distribuidor en España y Portugal Electrónica OLFER muestra la configuración y el funcionamiento de la combinación de la pantalla SDP-LCD8 y el CBU-DA-1P para poder controlar dispositivos Casambi.
La combinación de la pantalla SDP-LCD8 con el CBU-DA-1P tiene limitaciones del control. Cuando se virtualiza un equipo Casambi, el control que puede hacer un Master DALI es similar al control si solo se usan los iconos de la pantalla de ‘Lámparas’ de la app Casambi y no el que se tendría si se mantuviese pulsado el icono.
Esto quiere decir que el SDP-LCD8 no será capaz de controlar equipos con ciertos perfiles que tengan múltiples sliders, interruptores o botones, que aparecen únicamente cuando se mantiene pulsado sobre el icono.
En cuanto a estas limitaciones, la pantalla podrá controlar dispositivos Casambi que tengan perfiles tanto monocolor como del tipo RGBW y TC, es decir, los que son más habituales, pero por otro lado se descarta el control de equipos Casambi que tengan perfiles más extraños como perfiles RGBW+TC, XY, XY+TC, etc.
Además, los control devices como sensores y pulsadores tampoco son compatibles con la pantalla. Al ser single-master no se le podría conectar ningún otro control device que sea application controller en el mismo bus DALI en el que estuviese la pantalla y el CBU-DA-1P.
SDP-LCD8 y CBU-DA-1P el control de iluminación Casambi

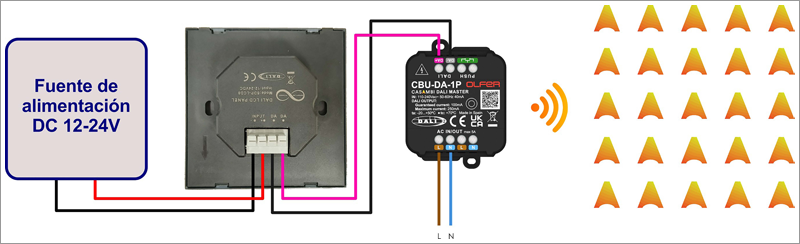

Según Electrónica OLFER, para conectar ambos dispositivos, se necesita una fuente de alimentación CC con una tensión de salida de entre 12 y 24 V que irán a los conectores INPUT de la pantalla, después los conectores DALI irán al CBU-DA-1P. El CBU-DA-1P tendrá que ir configurado con el perfil de DALI Gateway y tendrá que ser añadido a la red en la que se quiera controlar los dispositivos Casambi.
Una vez añadido el CBU-DA-1P con el perfil de Gateway a la red Casambi, habrá que direccionar los equipos, esto se puede hacer tanto con la propia pantalla SDP-LCD8 a través de sus menús de configuración o a través de la aplicación Casambi mediante los menús DALI del CBU-DA-1P.
Una vez direccionados los equipos, se tendrían que configurar los botones de la pantalla para controlar los dispositivos que ha virtualizado en direcciones DALI el CBU-DA-1P.
Las personas a las que les surja alguna duda a la hora de configurar ambos dispositivos, pueden visitar la página web de Electrónica OLFER o ponerse en contacto con su técnico comercial.
