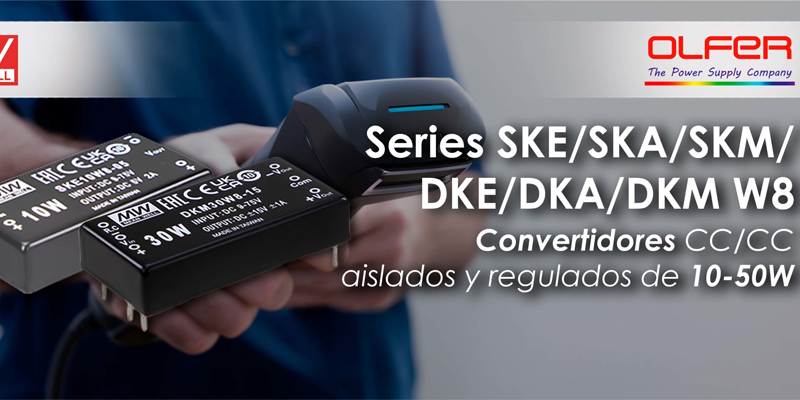

El fabricante Mean Well ha presentado las series SKE/SKA/SKM/DKE/DKA/DKM W8 de convertidores CC/CC aislados y regulados en formato de 2” x 1”, con potencias de 10 W, 15 W, 20 W, 30 W y 50 W. La nueva generación trabaja con un rango de entrada ultra-amplio 8:1, de 9 a 75 Vcc, y permite cubrir sistemas de 12 V, 24 V y 48 V con un único módulo. Los equipos están disponibles en el catálogo de producto de Electrónica OLFER.
El lanzamiento amplía la familia de convertidores CC/CC 8:1 de Mean Well, que ya incluía formatos SIP de 1 W a 9 W, DIP de 3 W a 20 W y módulos de 1” x 1” con potencias de 10 W a 30 W. La gama cubre ahora de 1 W a 50 W en distintos formatos para aplicaciones industriales, energéticas y de telecomunicaciones.
La segmentación por encapsulado mantiene usos diferenciados. Los modelos SIP, de 1 W, 2 W, 3 W, 6 W y 9 W, están orientados a soluciones con limitaciones de espacio, como IoT y sensores. Los DIP, de 3 W a 20 W, se dirigen a equipos de automatización industrial e instrumentación electrónica, mientras que los módulos de 1” x 1” priorizan la densidad de potencia en equipos de comunicación. El nuevo formato 2” x 1” añade mayor capacidad de disipación térmica para equipos de potencia y suministro eléctrico.
Convertidores CC/CC 8:1 para sistemas de 12 V, 24 V y 48 V
Una de las principales diferencias frente a la generación anterior es la entrada común 8:1 de 9 a 75 Vcc. Las versiones previas trabajaban, según modelo, con rangos 2:1 para 12 V, 24 V o 48 V, o con opciones 4:1 de 9 a 36 V y de 18 a 75 V. Esta ampliación permite simplificar referencias y reducir la complejidad de inventario en diseños que deban adaptarse a varias tensiones de sistema.
La nueva generación mantiene compatibilidad pin a pin con las versiones anteriores, lo que facilita la actualización de equipos sin rediseñar la placa de circuito impreso. En salida simple se incluyen las referencias SKE10W8, SKA15W8, SKA20W8, SKM30W8 y SKM50W8. En salida doble figuran DKE10W8, DKA15W8, DKA20W8 y DKM30W8, sin versión doble para 50 W.
Las tensiones de salida en versiones de una salida comprenden 3,3 V, 5 V, 12 V y 15 V. La opción de 9 V queda limitada a determinados modelos indicados por el fabricante, y la salida de 24 V aparece prevista para SKM50W8. En doble salida, las alternativas incluyen ±5 V, ±12 V y ±15 V en los modelos de menor potencia, y ±12 V y ±15 V en las versiones correspondientes de 20 W y 30 W.
Especificaciones técnicas, protecciones y certificaciones
Según Electrónica OLFER, los convertidores W8 operan entre -40 °C y +90 °C, frente a rangos más variables en la generación anterior, que iban de -25 °C a +71 °C, de -40 °C a +71 °C, de -40 °C a +85 °C, de -40 °C a +90 °C o de -40 °C a +75 °C según la serie. El aislamiento entrada/salida se sitúa en 3 KVcc en la nueva familia, mientras que algunos modelos previos ofrecían 1,5 KVcc.
Las protecciones incorporadas abarcan cortocircuito, sobrecarga, sobretensión y subtensión. El formato 2” x 1” emplea una distribución de pines global, refrigeración por convección natural y no requiere carga mínima para funcionar de forma estable. Además, cumple la norma EMI EN55032 Clase A sin necesidad de componentes externos.
En dimensiones, los modelos de 10 W a 30 W miden 50,8 x 25,4 x 11,2 mm, equivalentes a 2 x 1 x 0,44 pulgadas. La versión de 50 W se sitúa en 50,8 x 24,5 x 13,7 mm, o 2 x 1 x 0,54 pulgadas. Las certificaciones declaradas para la nueva generación son EAC, CE y UKCA, y la garantía es de tres años para todas las potencias.
